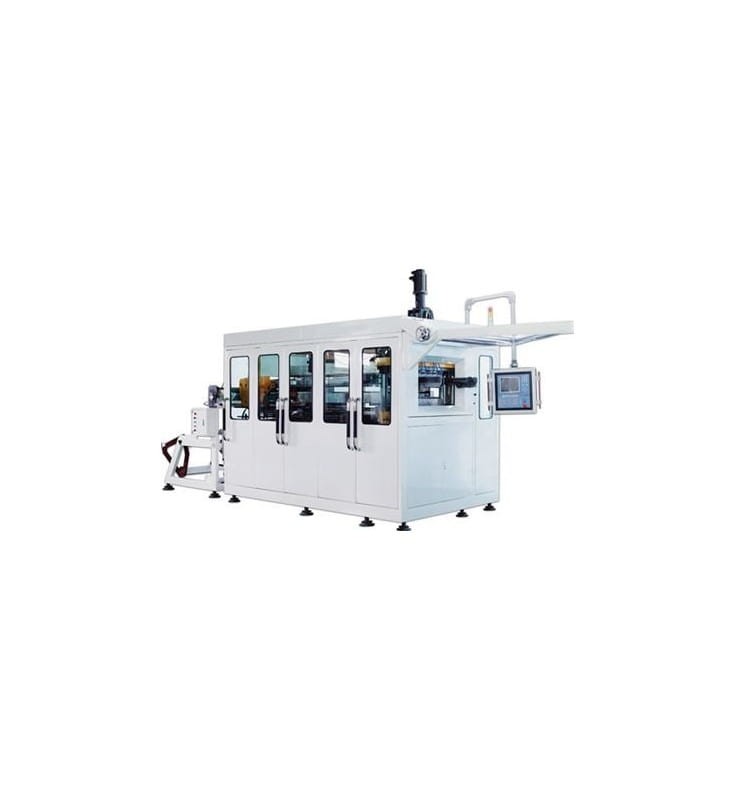

URZĄDZENIE TERMOFORMUJĄCE TQC-650B

Zastosowanie:
Maszyna termoformująca przeznaczona do produkcji pojemników z tworzyw sztucznych - PP/PS, głównie kubeczków do napojów, margaryn itp.
Tworzywo w postaci arkusza nakładane jest na matrycę, na której pod wpływem temperatury i sprężonego powietrza formowane są pojemniki.
W tym samym miejscu następuje cięcie i chłodzenie produktu.

Funkcje:
Urządzenie proste w obsłudze, sterowane za pomocą dotykowego ekranu Siemens.
Dużą jego zaletą jest niski poziom hałasu.
Użycie różnych matryc pozwala na produkcję różnych opakowań, np. talerzy, miseczek i innych pojemników.
Formy przygotowywane pod indywidualne zamówienie klienta.

Parametry techniczne:
Moc: 98kW
Powierzchnia formowania: 650mm x 320 mm
Maksymalna głębokość tłoczenia: 125mm
Szybkość pracy: do 35 cykli/min.
Szerokość arkusza: 650mm
Grubość folii: 0.3-1.8mm
Wymiary [dł. x szer. x wys.]: 6000 x 2000 x 2700mm

Urządzenia pomocnicze:

Kompresor :
Moc: 22kW
Zasilanie: 380V/50Hz
Ciśnienie: 0,8MPa
Wydajność: 3.6m3/min.
Wymiary: 1150 x 900 x 1350mm
Waga: 580kg

Urządzenie chłodzące:
Moc: 4.3kW
Zasilanie: 380V/50Hz
Ciśnienie: 0,8MPa
Wydajność: 3m3/min.
Pojemność zbiornika wody: 80l
Wymiary: 1250 x 750 x 1350mm
Waga: 175kg

Zbiornik powietrza:
Pojemność: 1.0m³
Ciśnienie: 0.8Mpa
Temperatura: 150°C
Wysokość: 2400mm
Średnica wewnętrzna: 800mm
Wlot powietrza:
Wysokość: 731mm
Średnica: 80mm
Wylot powietrza:
Wysokość: 1920mm
Średnica: 80mm
