LINIA DO PAKOWANIA MIĘSA W PUSZKI

Zastosowanie:

Linia służąca do pakowania mięsa w puszki.

Służy od pakowania pulpetów / klopsów z sosem i zamykania je w puszki, które następnie są etykietowane.

Linia składa się z:

Platformy

Podajnika

14- głowicowej naważarki

Urządzenia dozującego (do mięsa mielonego)

Nalewarki 8 dyszowej do sosu lub oleju

Zamykarkę do puszek

Etykieciarkę

Dane techniczne całej linii:

Doza: 820 g produktów ( 410 g produktu + 410 g sosu)

Wydajność: ok. 40-50 puszek/ min

Dokładność: +- 0,5-1 g

Moc całej linii: ok. 31,4 kW

Ciśnienie: 0,6-0,8 Mpa / 0,9 m3/ min

Standardowa wysokość taśmociągu od podłoża: 900 mm

Operatorzy: 4-5

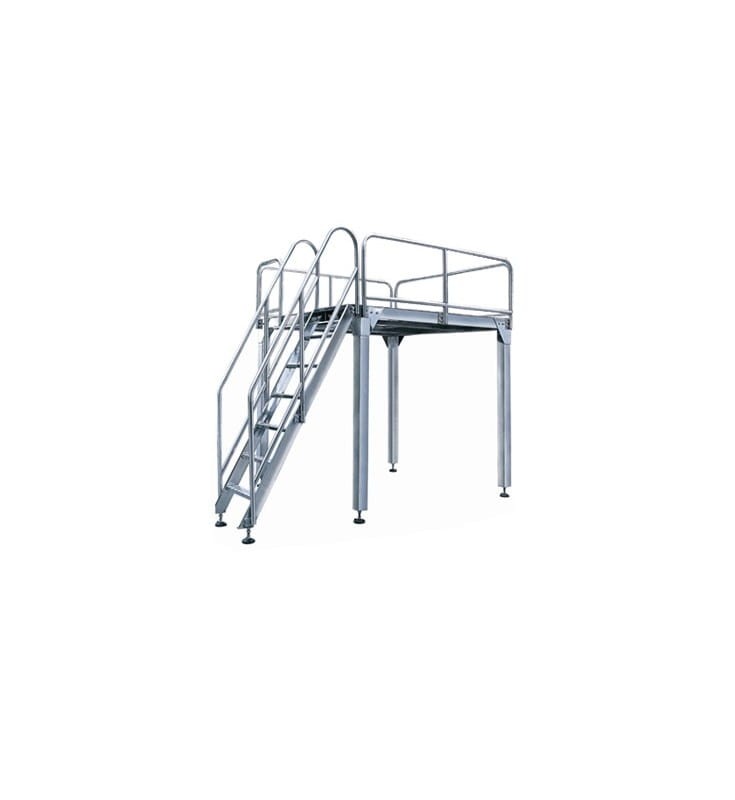

Platforma - służy jako element dodatkowy do obsługi wagonasypywarki.

Wykonana ze stali szlachetnej 304.

Dane techniczne:

Wymiary: 1900 x 1900 x 1700 x 1100 mm

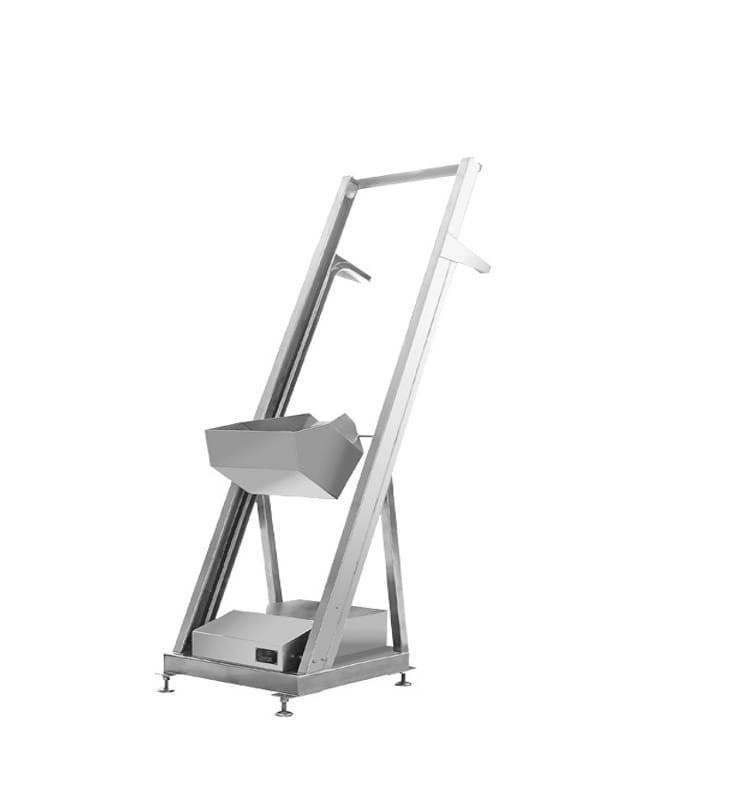

Podajnik - podajnik kubełkowy który pozwala transportować produkt do wagonasypywarki.

Wykonany jest z SS 304.

Produkt w podajniku może być automatycznie wychwytywany przez fotokomórkę, co pozwala na automatyczne uruchomienie urządzenia i podawanie produktu.

Dane techniczne:

Pojemność kubełka: 30 :

Prędkość: 4 m3/ h

Wysokość podawania: 2500 mm

Zasilanie: 230 V/ 50 Hz

Moc: 1,3 kW

Waga: 380 kg

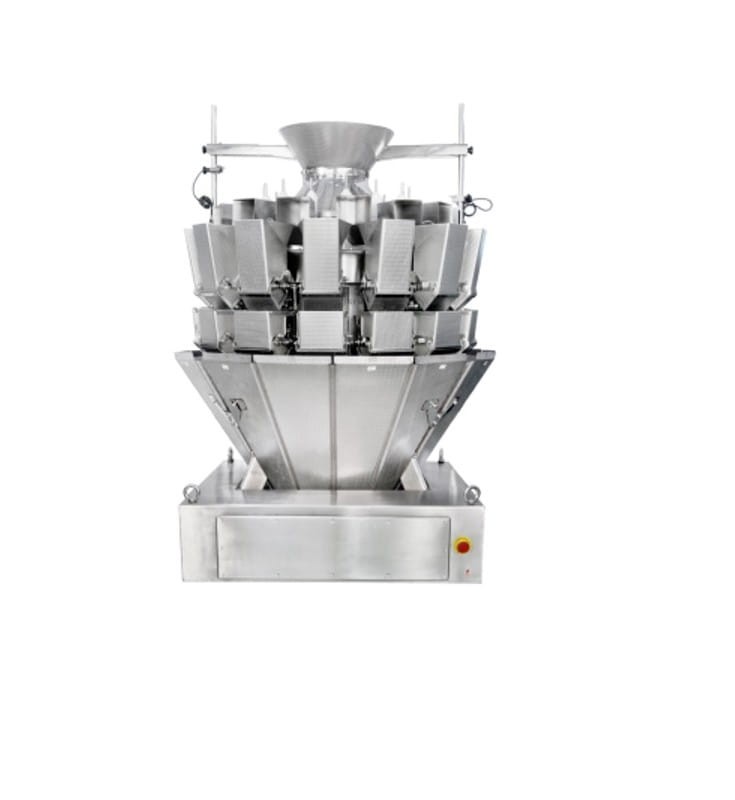

14- głowicowa naważarka - służy do dozowania mięsa/ pulpetów/ klopsów do puszek.

Wykonana ze stali szlachetnej 304.

Jeśli dozowana będzie ryba, istnieje możliwość wyłożenia zbiornika teflonem.

Może pracować z różnym rodzajem mięsa od kurczaka, po rybę, wołowinę itp.

Cechuje się dużą precyzją i wysokim standardem wykonania.

Dane techniczne:

Zakres dozy: 100-5000 g

Dokładność: ok. 0,5 - 1 g

Wydajność: 25-35 puszek/ min

Pojemność zbiornika: 2,5 L

Panel PLC 7"

Zasilanie: 230 V/ 50 Hz

Moc: 1 kW

Waga: 600 kg

Wymiary: 1170 x 960 x 1600 mm

Ciśnienie powietrza: 0,6 - 0,8 Mpa

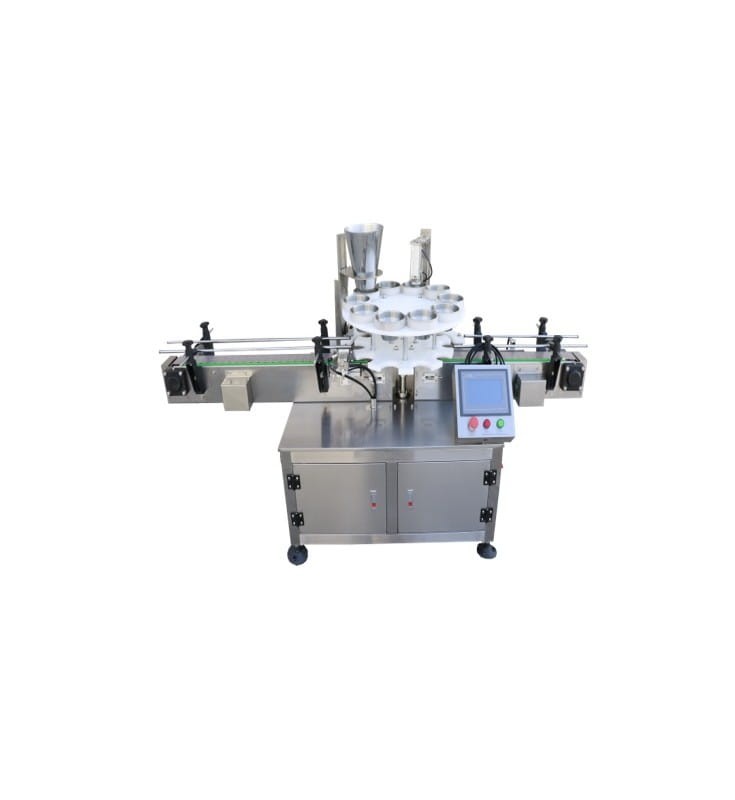

Urządzenie dozujące - Napełniarka ze stołem obrotowym jest używana głównie w połączeniu z wagami wielogłowicowymi.

Znajduje zastosowanie w przypadku małych materiałów, które dzięki zastosowaniu podawania wibracyjnego zwiększają prędkość napełniania i zapobiegają blokowaniu się materiału.

Dane techniczne:

Wydajność: 40-50 puszek/ min

PLC: Mitsubishi

Cylinder: AIR TAC

Średnica puszek: 35-130 mm (jeśli średnica puszki jest inna konieczne jest dokupienie dodatkowej formy)

Wysokość puszki: 50-200 mm

Zasilanie: 230 V/ 50 Hz

Moc: 0,95 kW

Wymiary: 2200 x 1000 x 1400 mm

Waga: 200 kg

Ciśnienie powietrza: 0,6-0,8 Mpa

8 dyszowa nalewarka - służąca do dozowania sosu do puszek.

Dane techniczne:

Moc: 230 V/ 50 Hz

Ciśnienie: 0,5-0,7 MPa

Wydajność: ok. 32 puszki/ min

Dokładność: ok. 1 %

Doza: 100-1000 ml

Ilość głowic dozujących: 8

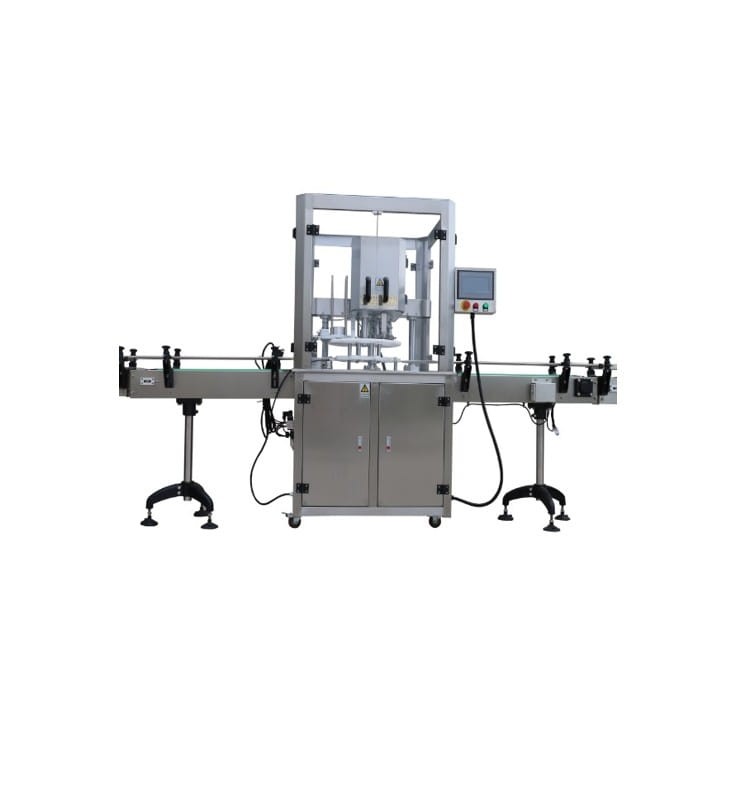

Zamykarka do puszek - urządzenie wyposażone jest w rolki dociskające i zamykające puszki.

Wyposażona w podajnik puszek, głowice zamykającą, formę podającą.

Jeśli zmienia się średnica puszki, konieczne jest wymianie tych elementów.

Dane techniczne:

Ilość głowic zamykających: 1

Wydajność: 30-50 puszek/ min

Średnica puszek: 35-130 mm

Wysokość puszki: 50-70 mm lub 70-200 mm

Zasilanie: 230 V/ 50 Hz

moc: 1,3 kW

Waga: 700 kg

Wymiary: 3000 x 900 x 1800 mm (zawiera 3 m taśmociągu)

Ciśnienie: 0,6-0,8 Mpa

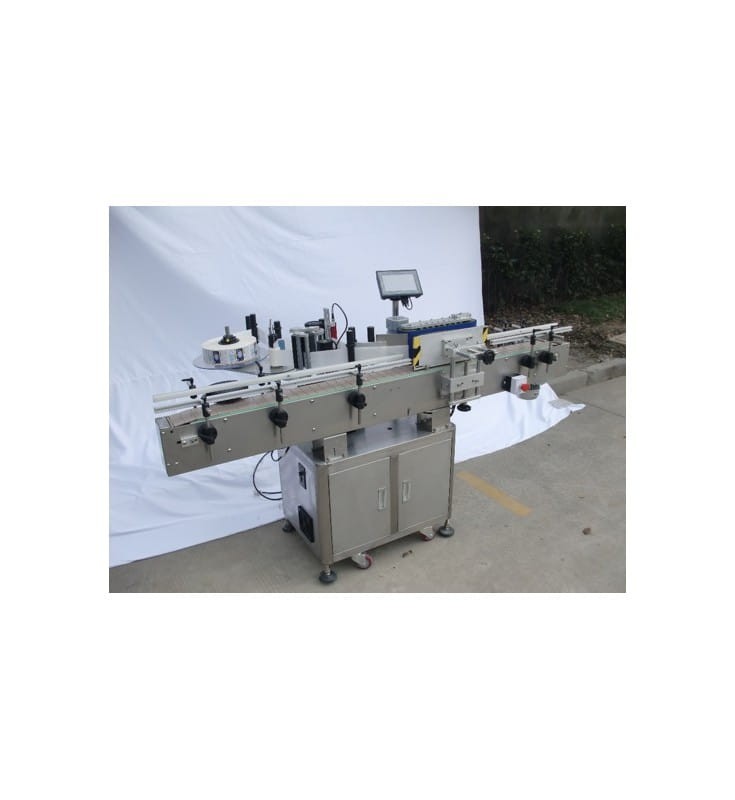

Etykieciarka - dostosowana do etykietowania puszek zadrukowanymi etykietami z roli.

Dane techniczne:

Wydajność: 0-100 szt/ min

Średnica puszki: 20-100 mm

Wysokość puszki: 25-350 mm

Wymiary etykiety:

Szerokość: 10-140 mm

Długość: 15-200 mm

Dokładność: +/- 1%

Średnica rolki z etykietą: max. 300 mm

Średnica wewnętrzna rolki z etykietą: 75 mm

Waga: 200 kg

Zasilanie: 230 V/ 50 Hz

Moc: 500 W

Wymiary maszyny: 2000 x 1300 x 1500 mm
