LINIA DO PRODUKCJI KUBKÓW TJ-670+TQC-650B

Zastosowanie:
Kompletna linia do produkcji kubeczków z tworzywa sztucznego - PP/PS.

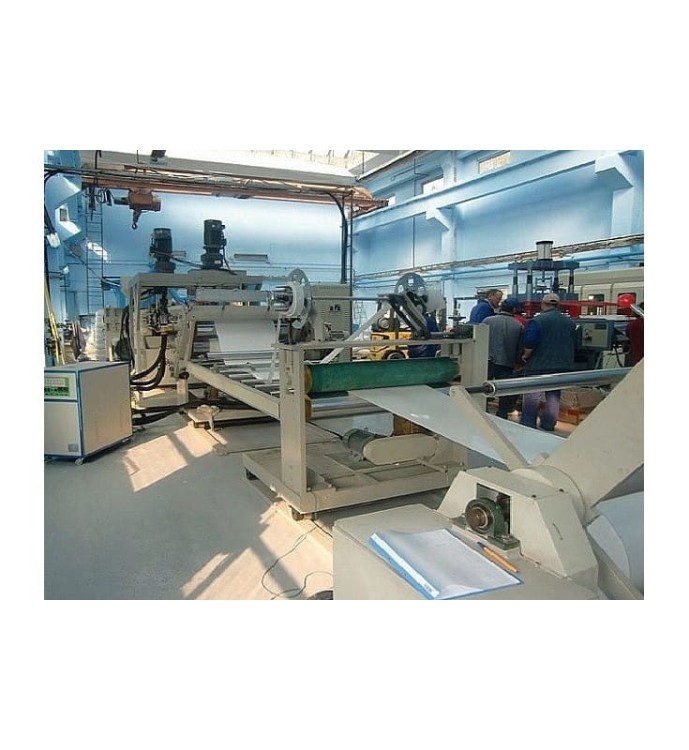

W pierwszym etapie z granulatu PP/PS produkowana jest folia w postaci arkusza 1-warstwowego (w jednym kolorze) nawijana na rolki.
Następnie folia wprowadzana jest do maszyny termoformującej, gdzie arkusz nakładany jest na matrycę, na której pod wpływem temperatury i sprężonego powietrza formowane są kubeczki.
W tym samym miejscu następuje cięcie i chłodzenie produktu.
Gotowe kubeczki są wyrzucane z maszyny do urządzenia sortującego - układającego je w słupki.

Funkcje:
Linia jest prosta w obsłudze.
Sterowana za pomocą dotykowego ekranu Siemens.
Dużą jej zaletą jest niski poziom hałasu. Użycie różnych matryc pozwala na produkcję różnych opakowań, np. talerzy, miseczek i innych pojemników.
Urządzenia dodatkowe:
kompresor, urządzenie chłodzące, rolki, forma, matryca przygotowana pod indywidualne zamówienie klienta.

Głównymi elementami są:
TJ-670 urządzenie produkujące z granulatu folię w arkuszu
TQC-650B urządzenie termoformujące
TD-670A urządzenie sortujące gotowe kubki

Parametry urządzeń wchodzących w skład linii:

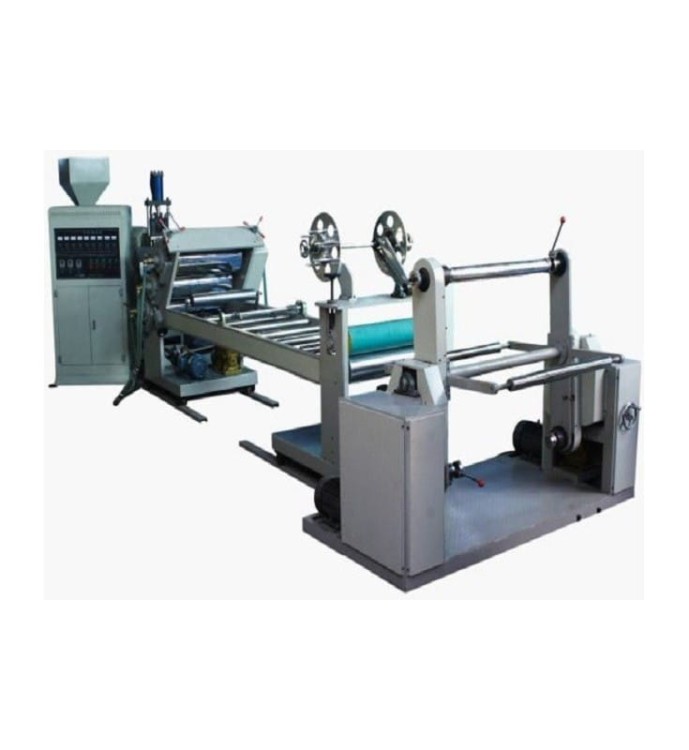

Urządzenie produkujące z granulatu folię w arkuszu TJ-670 :
Maksymalna szerokość folii: 670mm
Grubość folii: 0,25-2,0mm
Moc: 45kW
Maksymalna wydajność: 160kg arkusza/h
Wymiary urządzenia: 11000 x 2000 x 1800mm
Waga: 5800kg

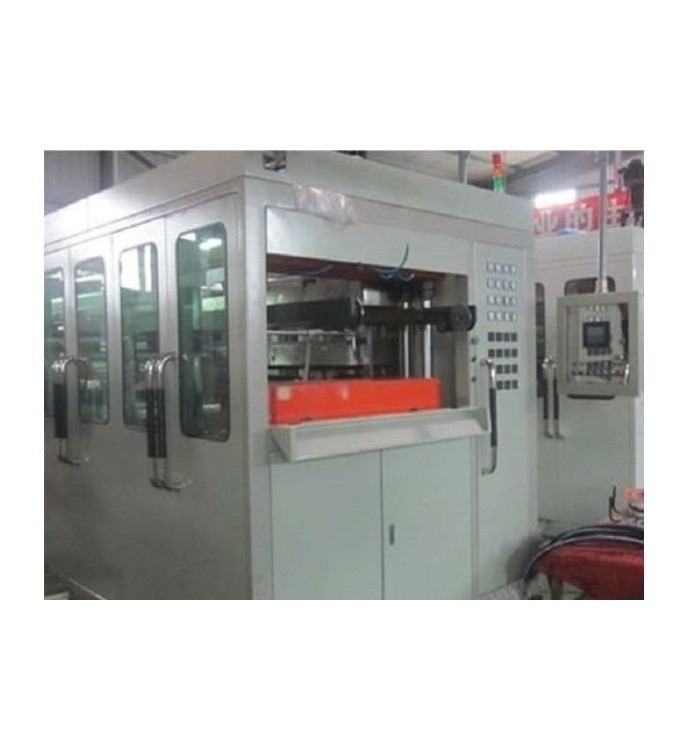

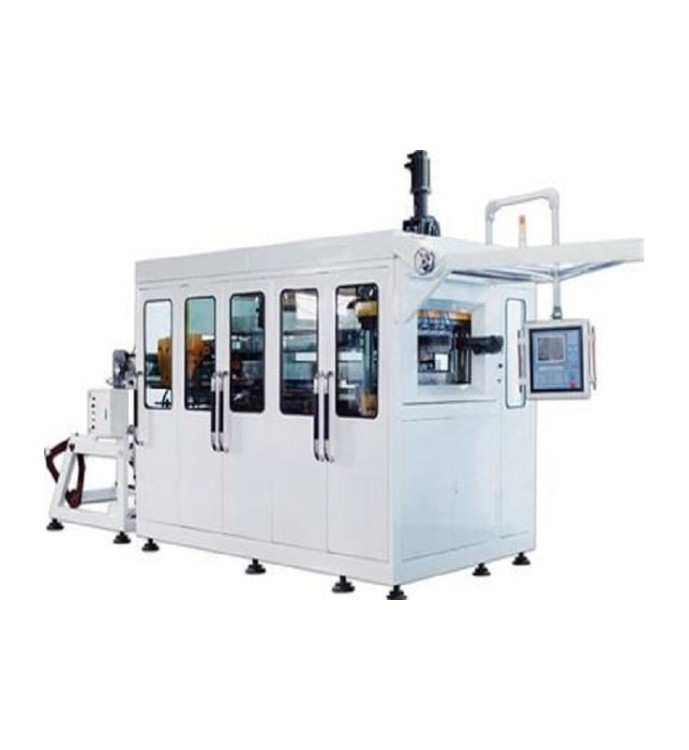

Urządzenie termoformujące TQC-650B:
Powierzchnia formowania: 650mm x 320 mm
Maksymalna głębokość tłoczenia: 125mm
Szybkość pracy: do 35 cykli/min
Moc: 98kW
Szerokość arkusza: 650mm
Grubość folii: 0.3-1.8mm
Wymiary [dł. x szer. x wys.]: 6000 x 2000 x 2700mm

Urządzenie sortujące puszki TD-670A:
Moc: 0,65kW
Średnica kubków: 61-67mm
Głębokość kubków: 75-110mm

Kompresor:
Moc: 4,3kW
Pojemność zbiornika wody: 130 L

Urządzenie chłodzące:
Moc: 18,5kW
Ciśnienie: 0,8MPa
Wydajność: 3m3/min.
Zasilanie: 380V/50Hz
